一、驅動概念
驅動與底層硬件直接打交道，充當了硬件與應用軟件中間的橋梁。
具體任務
讀寫設備寄存器（實現控制的方式） 完成設備的輪詢、中斷處理、DMA通信（CPU與外設通信的方式） 進行物理內存向虛擬內存的映射（在開啟硬件MMU的情況下） 說明：設備驅動的兩個任務方向 操作硬件（向下）
將驅動程序通入內核，實現面向操作系統內核的接口內容，接口由操作系統實現（向上） （驅動程序按照操作系統給出的獨立于設備的接口設計，應用程序使用操作系統統一的系統調用接口來訪問設備） Linux系統主要部分：內核、shell、文件系統、應用程序 內核、shell和文件系統一起形成了基本的操作系統結構，它們使得用戶可以運行程序、管理文件并使用系統 分層設計的思想讓程序間松耦合，有助于適配各種平臺 驅動的上面是系統調用，下面是硬件 二、驅動分類
Linux驅動分為三個基礎大類：字符設備驅動，塊設備驅動，網絡設備驅動。 字符設備(Char Device)
字符設備是個能夠像字節流（類似文件）一樣被訪問的設備。 對字符設備發出讀/寫請求時，實際的硬件I/O操作一般緊接著發生。 字符設備驅動程序通常至少要實現open、close、read和write系統調用。 比如我們常見的lcd、觸摸屏、鍵盤、led、串口等等，他們一般對應具體的硬件都是進行出具的采集、處理、傳輸。 塊設備(Block Device)
一個塊設備驅動程序主要通過傳輸固定大小的數據（一般為512或1k）來訪問設備。 塊設備通過buffer cache(內存緩沖區)訪問，可以隨機存取，即：任何塊都可以讀寫，不必考慮它在設備的什么地方。 塊設備可以通過它們的設備特殊文件訪問，但是更常見的是通過文件系統進行訪問。 只有一個塊設備可以支持一個安裝的文件系統。 比如我們常見的電腦硬盤、SD卡、U盤、光盤等。 網絡設備(Net Device)
任何網絡事務都經過一個網絡接口形成，即一個能夠和其他主機交換數據的設備。 訪問網絡接口的方法仍然是給它們分配一個唯一的名字（比如eth0），但這個名字在文件系統中不存在對應的節點。 內核和網絡設備驅動程序間的通信，完全不同于內核和字符以及塊驅動程序之間的通信，內核調用一套和數據包傳輸相關的函（socket函數）而不是read、write等。 比如我們常見的網卡設備、藍牙設備。
三、驅動程序的功能
對設備初始化和釋放 把數據從內核傳送到硬件和從硬件讀取數據 讀取應用程序傳送給設備文件的數據和回送應用程序請求的數據 檢測和處理設備出現的錯誤
四、驅動開發前提知識
4.1 內核態和用戶態
Kernel Mode（內核態）
內核模式下（執行內核空間的代碼），代碼具有對硬件的所有控制權限。可以執行所有CPU指令，可以訪問任意地址的內存 User Mode（用戶態） 在用戶模式下（執行用戶空間的代碼），代碼沒有對硬件的直接控制權限，也不能直接訪問地址的內存。 只能訪問映射其地址空間的頁表項中規定的在用戶態下可訪問頁面的虛擬地址。 程序是通過調用系統接口(System Call APIs)來達到訪問硬件和內存 Linux利用CPU實現內核態和用戶態
ARM：內核態（svc模式），用戶態（usr模式）
x86 : 內核態（ring 0 ），用戶態（ring 3）// x86有ring 0 - ring3四種特權等級 Linux實現內核態和用戶態切換
ARM Linux的系統調用實現原理是采用swi軟中斷從用戶態切換至內核態
X86是通過int 0x80中斷進入內核態
Linux只能通過系統調用和硬件中斷從用戶空間進入內核空間
執行系統調用的內核代碼運行在進程上下文中，他代表調用進程執行操作，因此能夠訪問進程地址空間的所有數據 處理硬件中斷的內核代碼運行在中斷上下文中，他和進程是異步的，與任何一個特定進程無關通常，一個驅動程序模塊中的某些函數作為系統調用的一部分，而其他函數負責中斷處理 4.2 Linux下應用程序調用驅動程序流程

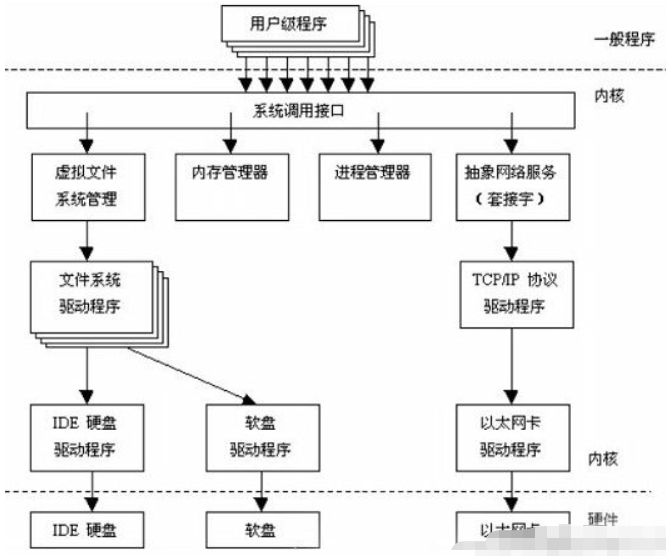

在這里插入圖片描述
Linux下進行驅動開發，完全將驅動程序與應用程序隔開，中間通過C標準庫函數以及系統調用完成驅動層和應用層的數據交換。

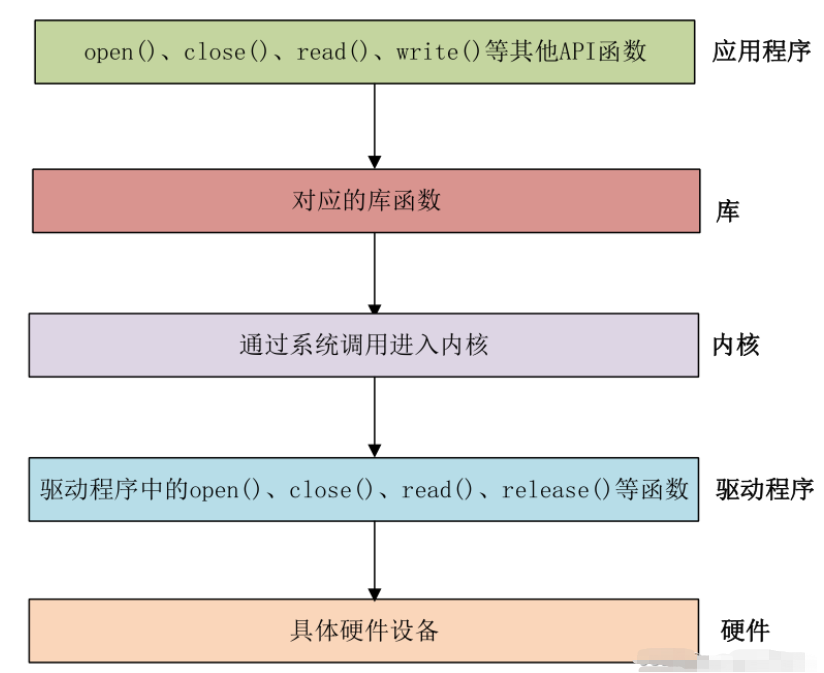

驅動加載成功以后會在“/dev”目錄下生成一個相應的文件，應用程序通過對“/dev/xxx” (xxx 是具體的驅動文件名字) 的文件進行相應的操作即可實現對硬件的操作。 用戶空間不能直接對內核進行操作，因此必須使用一個叫做 “系統調用”的方法 來實現從用戶空間“陷入” 到內核空間，這樣才能實現對底層驅動的操作 應用程序使用到的函數在具體驅動程序中都有與之對應的函數，比如應用程序中調用了 open 函數，那么在驅動程序中也得有一個名為 open 的函數。 每一個系統調用，在驅動中都有與之對應的一個驅動函數，在 Linux 內核文件 include/linux/fs.h 中有個叫做 file_operations 的結構體，此結構體就是 Linux 內核驅動操作函數集合。 在這里插入圖片描述
4.3 內核模塊
Linux 驅動有兩種運行方式
將驅動編譯進 Linux 內核中，當 Linux 內核啟動的時就會自動運行驅動程序。
將驅動編譯成模塊(Linux 下模塊擴展名為.ko)，在Linux 內核啟動以后使用相應命令加載驅動模塊。
內核模塊是Linux內核向外部提供的一個插口 內核模塊是具有獨立功能的程序，他可以被單獨編譯，但不能單獨運行。他在運行時被鏈接到內核作為內核的一部分在內核空間運行 內核模塊便于驅動、文件系統等的二次開發 內核模塊組成
模塊加載函數
module_init(xxx_init);
module_init 函數用來向 Linux 內核注冊一個模塊加載函數，
參數 xxx_init 就是需要注冊的具體函數（理解是模塊的構造函數）
當加載驅動的時， xxx_init 這個函數就會被調用
模塊卸載函數
module_exit(xxx_exit);
module_exit函數用來向 Linux 內核注冊一個模塊卸載函數，
參數 xxx_exit 就是需要注冊的具體函數（理解是模塊的析構函數）
當使用“rmmod”命令卸載具體驅動的時候 xxx_exit 函數就會被調用
模塊許可證明
MODULE_LICENSE("GPL") //添加模塊 LICENSE 信息 ,LICENSE 采用 GPL 協議
模塊參數是一種內核空間與用戶空間的交互方式，只不過是用戶空間 --> 內核空間單向的，他對應模塊內部的全局變量
MODULE_AUTHOR("songwei") //添加模塊作者信息
模塊操作命令
加載模塊
insmod XXX.ko
為模塊分配內核內存、將模塊代碼和數據裝入內存、通過內核符號表解析模塊中的內核引用、調用模塊初始化函數（module_init）
insmod要加載的模塊有依賴模塊，且其依賴的模塊尚未加載，那么該insmod操作將失敗
modprobe XXX.ko
加載模塊時會同時加載該模塊所依賴的其他模塊
卸載模塊
rmmod XXX.ko
查看模塊信息
lsmod
查看系統中加載的所有模塊及模塊間的依賴關系
modinfo （模塊路徑）
查看詳細信息，內核模塊描述信息，編譯系統信息
4.4 設備號
Linux 中每個設備都有一個設備號，設備號由主設備號和次設備號兩部分組成
主設備號表示某一個具體的驅動，次設備號表示使用這個驅動的各個設備。
Linux 提供了一個名為 dev_t 的數據類型表示設備號其中高 12 位為主設備號， 低 20 位為次設備
使用"cat /proc/devices"命令即可查看當前系統中所有已經使用了的設備號（主）
MAJOR // 用于從 dev_t 中獲取主設備號，將 dev_t 右移 20 位即可。
MINOR //用于從 dev_t 中獲取次設備號，取 dev_t 的低 20 位的值即可。
MKDEV //用于將給定的主設備號和次設備號的值組合成 dev_t 類型的設備號。
4.5 地址映射
MMU(Memory Manage Unit)內存管理單元
完成虛擬空間到物理空間的映射
內存保護，設置存儲器的訪問權限，設置虛擬存儲空間的緩沖特性
對于 32 位的處理器來說，虛擬地址(VA,Virtual Address)范圍是 2^32=4GB
在這里插入圖片描述
內存映射函數
CPU只能訪問虛擬地址，不能直接向寄存器地址寫入數據，必須得到寄存器物理地址在Linux系統中對應的虛擬地址。
物理內存和虛擬內存之間的轉換，需要用到： ioremap 和 iounmap兩個函數 ioremap，用于獲取指定物理地址空間對應的虛擬地址空間
/*
phys_addr：要映射給的物理起始地址
size：要映射的內存空間大小
mtype： ioremap 的類型，可以選擇 MT_DEVICE、 MT_DEVICE_NONSHARED、MT_DEVICE_CACHED 和 MT_DEVICE_WC，
ioremap 函數選擇 MT_DEVICE
返回值： __iomem 類型的指針，指向映射后的虛擬空間首地址
*/
#define ioremap(cookie,size) __arm_ioremap((cookie), (size),MT_DEVICE)void __iomem * __arm_ioremap(phys_addr_t phys_addr, size_t size, unsigned int mtype)
{return arch_ioremap_caller(phys_addr, size, mtype, __builtin_return_address(0));
}
例：獲取某個寄存器對應的虛擬地址
#define addr (0X020E0068) // 物理地址
static void __iomem* va; //指向映射后的虛擬空間首地址的指針
va=ioremap(addr, 4); // 得到虛擬地址首地址
iounmap，卸載驅動使用 iounmap 函數釋放掉 ioremap 函數所做的映射。
參數 addr：要取消映射的虛擬地址空間首地址
iounmap(va);
I/O內存訪問函數
當外部寄存器或外部內存映射到內存空間時，稱為 I/O 內存。但是對于 ARM 來說沒有 I/O 空間，因此 ARM 體系下只有 I/O 內存(可以直接理解為內存)。
使用 ioremap 函數將寄存器的物理地址映射到虛擬地址后，可以直接通過指針訪問這些地址，但是 Linux 內核不建議這么做，而是推薦使用一組操作函數來對映射后的內存進行讀寫操作。
讀操作函數
u8 readb(const volatile void __iomem *addr)
u16 readw(const volatile void __iomem *addr)
u32 readl(const volatile void __iomem *addr)
readb、 readw 和 readl 分別對應 8bit、 16bit 和 32bit 讀操作，參數 addr 就是要讀取寫內存地址，返回值是讀取到的數據
寫操作函數
void writeb(u8 value, volatile void __iomem *addr)
void writew(u16 value, volatile void __iomem *addr)
void writel(u32 value, volatile void __iomem *addr)
writeb、 writew 和 writel分別對應 8bit、 16bit 和 32bit 寫操作，參數 value 是要寫入的數值， addr 是要寫入的地址。
4.6 設備樹
Device Tree是一種描述硬件的數據結構，以便于操作系統的內核可以管理和使用這些硬件，包括CPU或CPU，內存，總線和其他一些外設。
Linux內核從3.x版本之后開始支持使用設備樹，可以實現驅動代碼與設備的硬件信息相互的隔離，減少了代碼中的耦合性
引入設備樹之前：一些與硬件設備相關的具體信息都要寫在驅動代碼中，如果外設發生相應的變化，那么驅動代碼就需要改動。
引入設備樹之后：通過設備樹對硬件信息的抽象，驅動代碼只要負責處理邏輯，而關于設備的具體信息存放到設備樹文件中。如果只是硬件接口信息的變化而沒有驅動邏輯的變化，開發者只需要修改設備樹文件信息，不需要改寫驅動代碼。
DTS、DTB和DTC
在這里插入圖片描述
DTS
設備樹源碼文件，硬件的相應信息都會寫在.dts為后綴的文件中，每一款硬件可以單獨寫一份xxxx.dts
DTSI
對于一些相同的dts配置可以抽象到dtsi文件中，然后可以用include的方式到dts文件中
同一芯片可以做一個dtsi，不同的板子不同的dts，然后include同一dtsi
對于同一個節點的設置情況，dts中的配置會覆蓋dtsi中的配置
DTC
dtc是編譯dts的工具
DTB dts經過dtc編譯之后會得到dtb文件，設備樹的二進制執行文件 dtb通過Bootloader引導程序加載到內核。 設備樹框架
1.根節點：\2.設備節點：nodex①節點名稱：node②節點地址：node@0, @后面即為地址3.屬性：屬性名稱（Property name)和屬性值(Property value)4.標簽 “/”是根節點，每個設備樹文件只有一個根節點。在設備樹文件中會發現有的文件下也有“/”根節點，這兩個**“/”根節點的內容會合并成一個根節點。** Linux 內核啟動的時會解析設備樹中各個節點的信息，并且在根文件系統的/proc/devicetree 目錄下根據節點名字創建不同文件夾 DTS語法
.dtsi頭文件
#include
#include "imx6ull.dtsi"
設備樹也支持頭文件，設備樹的頭文件擴展名為.dtsi。在.dts 設備樹文件中，還可以通過“#include”來引用.h、 .dtsi 和.dts 文件。
設備節點
設備樹是采用樹形結構來描述板子上的設備信息的文件，每個設備都是一個節點，叫做設備節點，
每個節點都通過一些屬性信息來描述節點信息，屬性就是鍵—值對。
label: node-name@unit-address
label:節點標簽，方便訪問節點：通過&label訪問節點，追加節點信息
node-name：節點名字，為字符串，描述節點功能
unit-address：設備的地址或寄存器首地址，若某個節點沒有地址或者寄存器，可以省略
設備樹源碼中常用的幾種數據形式
1.字符串: compatible = "arm,cortex-a7";設置 compatible 屬性的值為字符串“arm,cortex-a7”
2.32位無符號整數：reg = <0>; 設置reg屬性的值為0
3.字符串列表：字符串和字符串之間采用“,”隔開 compatible = "fsl,imx6ull-gpmi-nand", "fsl, imx6ul-gpmi-nand";
設置屬性 compatible 的值為“fsl,imx6ull-gpmi-nand”和“fsl, imx6ul-gpmi-nand”。
屬性
compatible屬性（兼容屬性）
"manufacturer,model"
manufacturer：廠商名稱
model：模塊對應的驅動名字
例：
imx6ull-alientekemmc.dts 中 sound 節點是 音頻設備節點，采用的歐勝(WOLFSON)出品的 WM8960， sound 節點的 compatible 屬性值如下：
compatible = "fsl,imx6ul-evk-wm8960","fsl,imx-audio-wm8960";
屬性值有兩個，分別為“fsl,imx6ul-evk-wm8960”和“fsl,imx-audio-wm8960”，
其中“fsl”表示廠商是飛思卡爾，
“imx6ul-evk-wm8960”和“imx-audio-wm8960”表示驅動模塊名字。
sound這個設備首先使用第一個兼容值在 Linux 內核里面查找，看看能不能找到與之匹配的驅動文件，如果沒有找到的話就使用第二個兼容值查。
一般驅動程序文件會有一個 OF 匹配表，此 OF 匹配表保存著一些 compatible 值，如果設備節點的 compatible 屬性值和 OF 匹配表中的任何一個值相等，那么就表示設備可以使用這個驅動。
